صنعت اتوماسیون بدون تجهیزات کنترل سرعت و گشتاور، عملکرد بهینهای نخواهد داشت. در میان برندهای مطرح بینالمللی، کمپانی ژاپنی یاسکاوا (Yaskawa) با بیش از یک قرن سابقه، از پیشگامان توسعه فناوری درایوهای فرکانس متغیر (VFD) و کنترل برداری است. انتخاب صحیح درایو بر اساس نوع بار، شرایط محیطی و گشتاور مورد نیاز، تاثیر مستقیم بر پایداری خطوط تولید و طول عمر تجهیزات دارد.
استفاده از این تجهیزات با کاهش جریان راهاندازی، تنشهای مکانیکی و الکتریکی وارد بر موتور القایی را به حداقل میرساند و باعث بهینهسازی مصرف انرژی میشود. در ادامه این مقاله از تیاسگروپ به بررسی انواع سریهای اینورتر یاسکاوا، ابعاد فنی و متدهای کنترلی این درایوها میپردازیم.

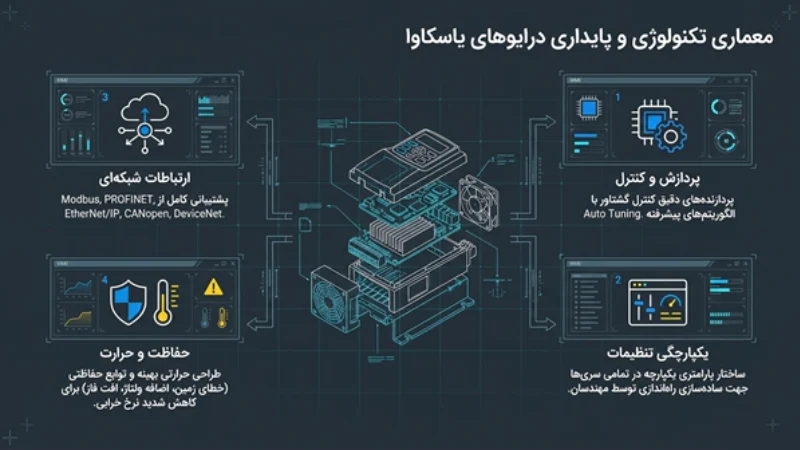

اهمیت و تکنولوژی ساخت درایوهای صنعتی یاسکاوا
یاسکاوا در ساخت درایوهای خود از پردازندههای دقیق کنترل گشتاور و الگوریتمهای پیشرفته Auto Tuning استفاده میکند. ساختار پارامتری یکپارچه در مدلهای مختلف، فرآیند راهاندازی و تنظیم پارامترها را برای مهندسان اتوماسیون سادهتر کرده است. این تجهیزات با پشتیبانی از کارتهای ارتباطی، قابلیت اتصال به شبکه Modbus، PROFINET، EtherNet/IP، CANopen و DeviceNet را دارند.
استفاده از قطعات صنعتی با کیفیت و طراحی حرارتی بهینه، نرخ خرابی این تجهیزات را به شدت کاهش داده است. طراحی بسیاری از مدلها با هدف افزایش طول عمر کاری و کاهش نیاز به سرویسهای سنگین انجام شده است. همچنین وجود توابع حفاظتی مانند حفاظت در برابر خطای زمین، اضافه ولتاژ، اضافه بار و افت فاز، امنیت موتور و درایو را در شرایط نامساعد شبکه برق تضمین میکند.

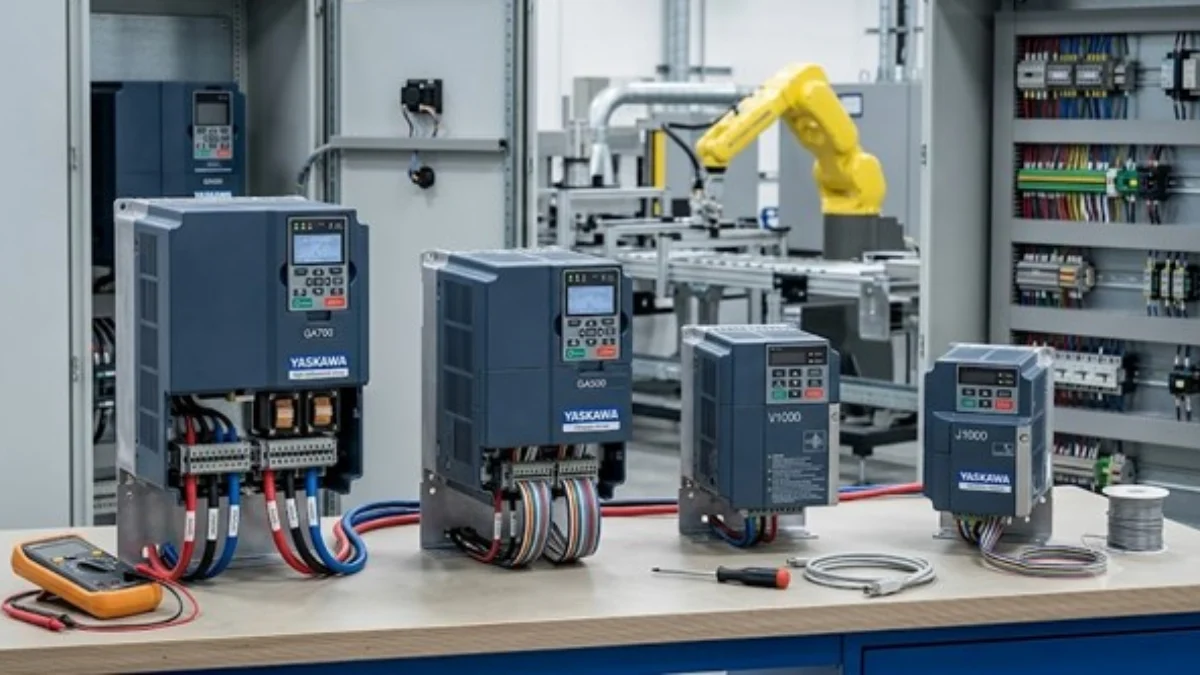

بررسی تخصصی انواع سریهای اینورتر یاسکاوا
تنوع سبد کالایی این برند امکان پوشش طیف وسیعی از بارهای صنعتی را فراهم میکند. بررسی دقیق مشخصات انواع سریهای اینورتر یاسکاوا به مهندسان برق و کنترل کمک میکند تا متناسب با نوع کاربرد، گزینهای بهینه از نظر فنی و اقتصادی انتخاب کنند.
سری A1000 و جانشین قدرتمند آن GA700
سری A1000 سالها در کاربردهای سنگین (Heavy Duty) شناخته میشد. این مدل با محدوده توانی 0.75 تا 630 کیلو وات از متدهای کنترلی Open Loop Vector و Closed Loop Vector پشتیبانی میکند. ارائه ۲۰۰٪ گشتاور نامی در فرکانس 0.3 هرتز و قابلیت اتصال انکودر، این سری را برای کنترل گشتاور در جرثقیلها، پرسهای مکانیکی، اکسترودرها و میکسرها مناسب ساخته است.
سری جدید GA700 به عنوان جایگزین مدرن A1000 معرفی شده است. این درایو علاوهبر موتورهای القایی و مغناطیس دائم (PM)، قابلیت راهاندازی موتورهای رلوکتانس سنکرون (SynRM) را دارد. GA700 با داشتن فیلتر EMC و چوک DC داخلی، الگوریتمهای پیشرفته PID Control، قابلیت برنامهریزی منطقی (DriveWorksEZ) و سطح ایمنی SIL3 STO، نیاز به تجهیزات جانبی در تابلو برق را به حداقل میرساند.
سری V1000 و جایگزین فشرده GA500
سری V1000 یکی از پرکاربردترین درایوهای کامپکت برای بارهای عمومی در محدوده توانی 0.1 تا 18.5 کیلووات است. این درایو با بهرهگیری از تکنولوژی Open Loop Vector، کنترل دقیق سرعت را در ابعادی کوچک فراهم میکند. الگوریتم ترمز High Flux در سری V1000 امکان توقف سریع موتور را بدون نیاز به Brake Chopper و مقاومت ترمز خارجی در برخی کاربردها فراهم میسازد.
در نسل جدید، سری GA500 جایگزین V1000 شده و محدوده توانی آن تا 30 کیلووات افزایش یافته است. GA500 قابلیت راهاندازی انواع موتورهای AC شامل موتور القایی، PM و SynRM را داراست. طراحی فشرده، قابلیت تنظیم پارامترها بدون نیاز به برق اصلی (از طریق پورت USB یا بلوتوث) و پشتیبانی از شبکه Modbus بهصورت پیشفرض، از ویژگیهای عملیاتی این سری است.

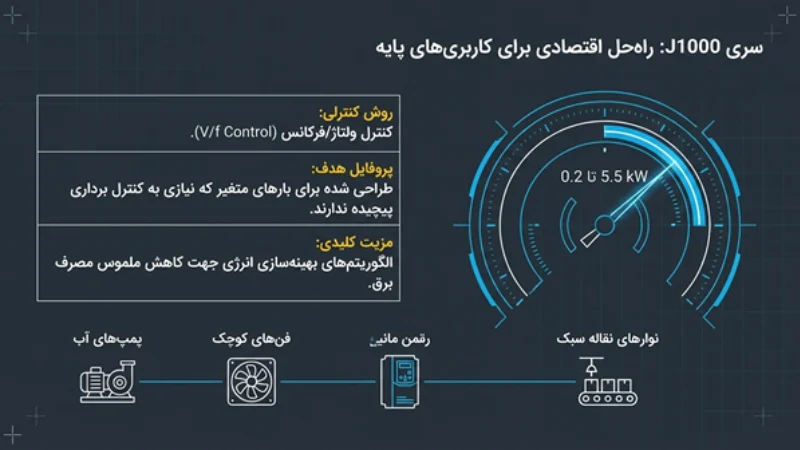

سری J1000 برای مصارف اقتصادی
سری J1000 برای کاربردهای ساده صنعتی و بارهای متغیر که نیازی به کنترل برداری پیچیده ندارند طراحی شده است. این درایو در محدوده توانی 0.2 تا 5.5 کیلووات و با متد کنترلی V/f کار میکند. الگوریتمهای بهینهسازی انرژی در J1000، این مدل را به گزینهای مناسب برای کاهش مصرف برق در پمپها، فنهای کوچک و نوارهای نقاله سبک تبدیل کرده است.
مدلهای تخصصی برای کاربردهای ویژه
یاسکاوا برای صنایع با نیازهای سختافزاری خاص، درایوهای تخصصی با نرمافزار و سختافزار بهینهشده به بازار عرضه کرده است.
سری L1000 برای صنعت آسانسور و بالابر
سری L1000A/V بهطور اختصاصی برای کنترل حرکت سیستمهای آسانسور، بالابرها و پلههای برقی توسعه یافته است. این درایو برای ۳ میلیون استارت با جریان خروجی ۱۶۵٪ در مدت ۳۰ ثانیه طراحی شده است. الگوریتمهای اختصاصی این سری با امکان جبرانسازی گشتاور در لحظه استارت (Torque Compensation بدون سنسور بار)، از بروز تکان و Rollback جلوگیری کرده و توقف دقیق در لول طبقات را تضمین میکند.
درایو ماتریکس U1000 و واحد بازیافت انرژی D1000
سری U1000 یک Regenerative Drive با ساختار Matrix Converter است که بدون نیاز به باس DC و خازنهای الکترولیتی، تبدیل مستقیم AC به AC را انجام میدهد. این درایو انرژی ناشی از ترمز موتور را با کاهش اعوجاج هارمونیکی به شبکه برق بازمیگرداند. ساختار U1000 ضریب توان ورودی را در حد نزدیک به واحد (Unity Power Factor) نگه میدارد.
در سیستمهای چنددرایوه (Common DC Bus)، استفاده از واحد بازساز D1000 در کنار درایوهای استاندارد، امکان بازیابی انرژی ترمز چندین موتور را فراهم میکند. D1000 با تثبیت ولتاژ باس DC و کاهش تزریق هارمونیک به شبکه، بازدهی انرژی کل سیستم صنعتی را ارتقا میدهد.
مقایسه فنی و پارامترهای انتخاب

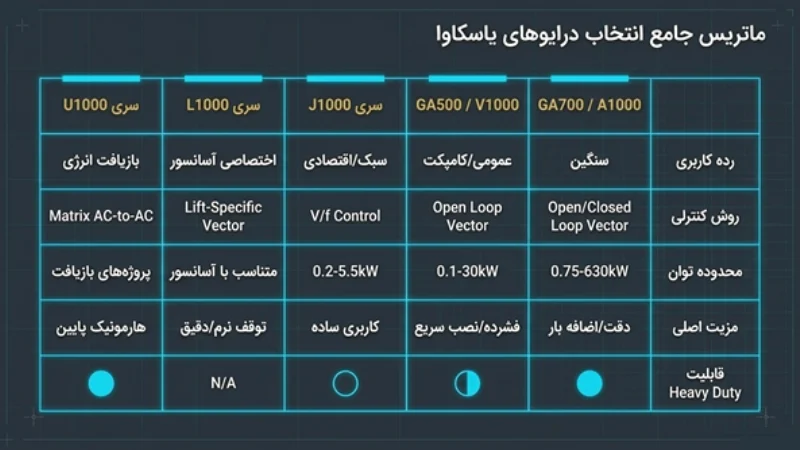

جدول زیر مشخصات فنی و متدهای کنترلی سریهای مختلف را جهت انتخاب دقیقتر نشان میدهد:
| مشخصه فنی | سری GA700 / A1000 | سری GA500 / V1000 | سری J1000 | سری L1000 | سری U1000 |
| رده کاربری | سنگین و پرقدرت | عمومی و کامپکت | سبک و اقتصادی | اختصاصی آسانسور | بازیافت انرژی (Regenerative) |
| روش کنترلی | Open/Closed Loop Vector | Open Loop Vector | کنترل V/f | Lift-Specific Vector | Matrix Converter |
| مزیت اصلی | دقت بالا، تحمل اضافه بار | ابعاد فشرده، نصب سریع | اقتصادی، کاربری ساده | توقف دقیق، حرکت نرم | هارمونیک بسیار پایین، برگشت توان |
| محدوده توان | 0.75 تا 630 کیلووات | 0.1 تا 30 کیلووات | 0.2 تا 5.5 کیلووات | متناسب با انواع آسانسور | متناسب با پروژههای بازیافت توان |
در انتخاب درایو باید پارامترهایی نظیر ولتاژ ورودی (تکفاز یا سهفاز)، مد کاری (Normal Duty / Heavy Duty)، کلاس حفاظتی (IP20 ،IP54 یا IP66) و نیاز به پروتکلهای ارتباطی مد نظر قرار گیرد. تحلیل دقیق انواع سریهای اینورتر یاسکاوا تطابق کامل سختافزار با پروفایل بار مکانیکی را تضمین میکند.
کاربرد تجهیزات یاسکاوا در صنایع مختلف
درایوهای یاسکاوا در صنایع سنگین نظیر فولاد، سیمان، نفت، گاز و پتروشیمی برای کنترل پمپهای انتقال، فنهای دمنده، میکسرهای صنعتی و جرثقیلها به کار میروند. سری A1000 و GA700 با دریافت گواهینامههای دریایی (مانند GL)، در سیستمهای رانش و وینچهای شناورها نیز استفاده میشوند.
در خطوط بستهبندی، صنایع غذایی و خطوط مونتاژ خودروسازی، کنترل دقیق سرعت موتور القایی و موتور سنکرون توسط درایوهای این برند، هماهنگی کامل بخشهای مختلف خط تولید را فراهم میآورد. به کارگیری صحیح درایو فرکانس متغیر موجب کاهش هزینههای نگهداری و توقفهای ناخواسته سیستم میشود.
جمعبندی
انتخاب دقیق اینورتر صنعتی نیازمند بررسی تخصصی گشتاور بار، شرایط محیطی و شبکه اتوماسیون است. پیادهسازی صحیح درایوهای یاسکاوا، پایداری عملیاتی خطوط تولید را ارتقا میدهد. برای دریافت مشاوره مهندسی، تامین تجهیزات اصلی و راهاندازی تخصصی درایوهای صنعتی، میتوانید از طریق شماره زیر با کارشناسان ما در ارتباط باشید.
