ارتقای دقت و سرعت در خطوط تولید، یکی از چالش‌های اصلی مهندسین اتوماسیون است. برای مدیریت بهینه فرآیندهای مونتاژ و جابجایی، شناخت دقیق کاربرد ربات کارتزین اهمیت ویژه‌ای دارد. این سیستم‌ها با حرکت در مختصات مستقیم، خطای انسانی را کاهش داده و راندمان کارخانه‌ها را به‌شکل چشمگیری افزایش می‌دهند.
در ادامه این بلاگ همراه تی اس گروپ باشید تا به‌شکل مفصل‌تری به کاربردهای ربات کارتزین بپردازیم.
ربات کارتزین (دکارتی) چیست و چگونه کار می‌کند؟
برای شناخت کاربرد ربات کارتزین در صنعت، ابتدا باید با ساختار حرکتی و نحوه عملکرد آن آشنا شویم. این ربات‌ها با استفاده از محورهای خطی، حرکت ابزار یا قطعه را در مسیرهای مشخص کنترل می‌کنند؛ البته طراحی آن‌ها بسته به فضای کاری و نوع عملیات می‌تواند متفاوت باشد.
تعریف ساده به زبان صنعت (عملکرد در ۳ محور X، Y و Z)

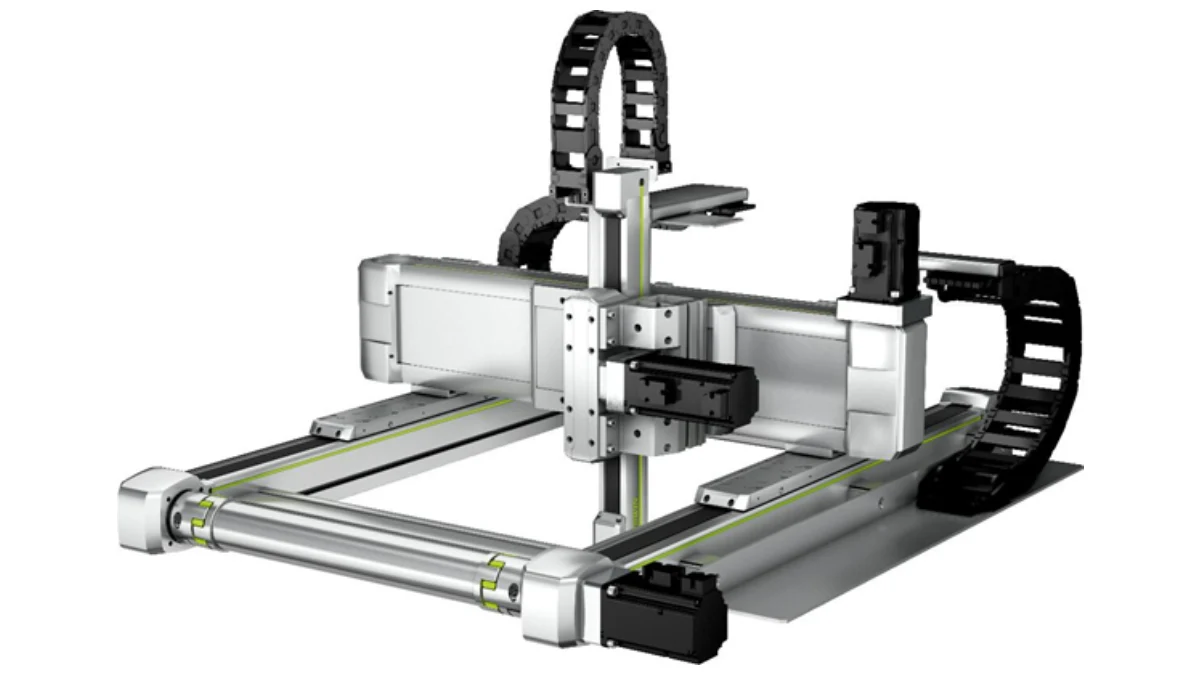

ربات کارتزین که با نام ربات دکارتی خطی نیز شناخته می‌شود، نوعی سیستم صنعتی است که حرکت خود را بر اساس سیستم مختصات دکارتی و در راستای ۳ محور عمود بر هم یعنی X، Y و Z انجام می‌دهد. حرکت هر محور با استفاده از یک مکانیزم محرک و سیستم کنترلی مناسب انجام می‌شود. نوع محرک، مانند تسمه تایم، بال‌اسکرو یا موتور خطی، بسته به نیاز کاربر، دقت مورد انتظار، سرعت حرکت و ظرفیت بار انتخاب می‌شود. این ساختار ساده اما بسیار کارآمد، امکان جابجایی دقیق ابزار را در یک فضای کاری مستطیلی فراهم می‌کند.
تفاوت ساختاری ربات کارتزین با ربات گنتری (Gantry) و میز XY
در کاربردهای صنعتی، اصطلاحات کارتزین و گنتری گاهی هم‌پوشانی دارند و در بسیاری از منابع، گنتری نیز نوعی سامانه حرکتی کارتزین محسوب می‌شود. از نظر ساختاری، ربات‌های گنتری معمولا از یک سازه دروازه‌ای با تکیه‌گاه‌های موازی استفاده می‌کنند.
این طراحی، بسته به ابعاد و مشخصات فنی، امکان ایجاد فضای کاری بزرگ و جابه‌جایی بارهای سنگین را فراهم می‌کند. بنابراین، گنتری را می‌توان یکی از آرایش‌های متداول سامانه‌های حرکتی کارتزین دانست، نه لزوما رباتی کاملا متفاوت از آن. میزهای XY نیز نمونه‌های ساده‌تر و جمع‌وجورتری هستند که معمولا تنها در دو محور افقی فعالیت می‌کنند.
مهم‌ترین کاربرد ربات کارتزین در خطوط تولید و اتوماسیون
انعطاف‌پذیری در طراحی و امکان کنترل دقیق حرکت، ربات کارتزین را برای انجام طیف متنوعی از وظایف صنعتی مناسب کرده است. از مونتاژ و جابه‌جایی قطعات گرفته تا بسته‌بندی و کنترل کیفیت، این سیستم‌ها با توجه به تجهیزات جانبی و نیاز خط تولید در فرآیندهای مختلف به کار گرفته می‌شوند. کاربرد ربات دکارتی در خطوط تولید، به نوع عملیات، فضای کاری و دقت موردنیاز بستگی دارد.
۱. مونتاژ قطعات و درج اجزا (Assembly & Insertion)
یکی از کاربردهای اصلی این تجهیزات، سوارکردن قطعات مختلف بر روی یکدیگر است. ربات با حرکت خطی، اجزای مکانیکی یا الکترونیکی را برداشته و در محل مشخص درج می‌کند. مدل‌های صنعتی مختلف در خطوط مونتاژ قطعات خودرو و بردهای الکترونیکی برای این منظور به کار گرفته می‌شوند.

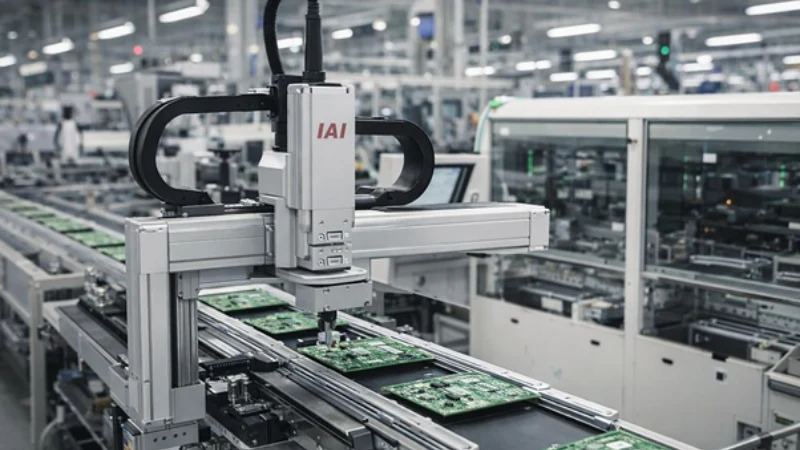

۲. جابجایی قطعات و Pick & Place
عملیات برداشتن و گذاشتن اقلام از روی نوار نقاله یا ایستگاه‌های کاری، از وظایف رایج ربات کارتزین Pick and Place محسوب می‌شود. این سیستم‌ها به کمک بینایی ماشین می‌توانند قطعات را به صورت هوشمند دسته‌بندی کرده و به ایستگاه‌های بعدی منتقل کنند.

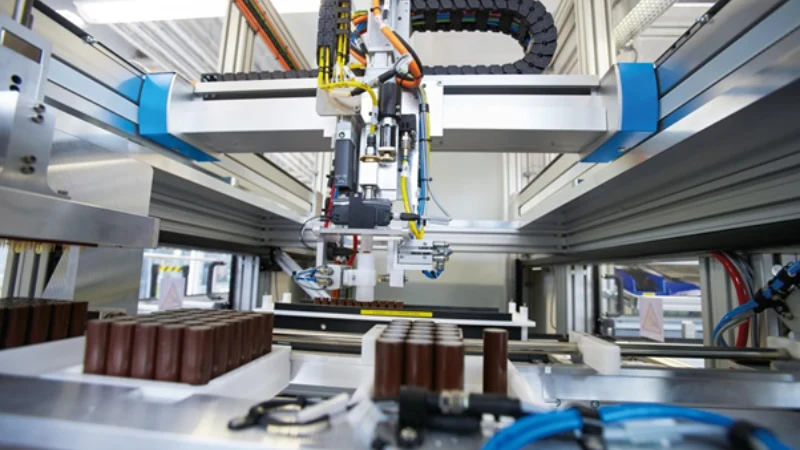

۳. بسته‌بندی، پلتایزینگ و چیدمان محصولات (Palletizing & Packaging)
در صنایع بسته‌بندی، چیدن جعبه‌ها روی پالت‌ها نیاز به دقت و استقامت بالایی دارد. مدل‌های بزرگ‌تر این ربات‌ها می‌توانند وزن‌های بالا را در مسافت‌های طولانی جابجا کرده و محصولات را به‌صورت منظم مرتب کنند.

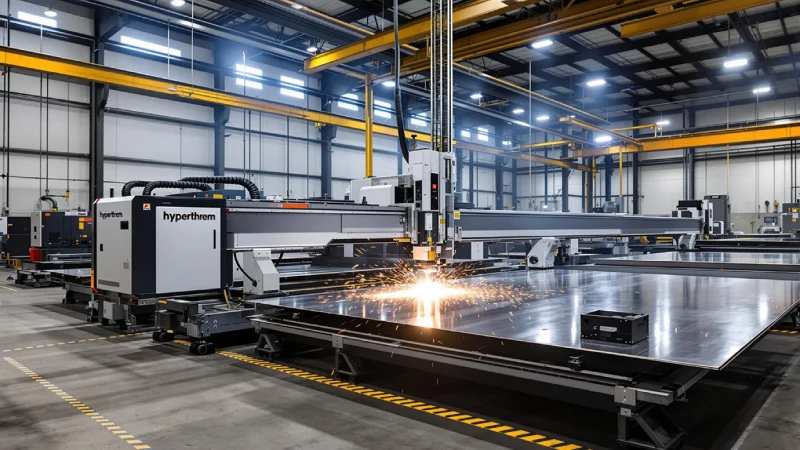

۴. فرآیندهای ماشینکاری، برشکاری و پرینت سه‌بعدی (CNC, Laser, Cutting)
با نصب ابزارهایی مانند اسپیندل، هد لیزر یا نازل برش پلاسما روی محور متحرک، امکان انجام عملیات ماشینکاری دقیق، پلیسه‌گیری و برش ورق‌های فلزی یا چوبی فراهم می‌شود.

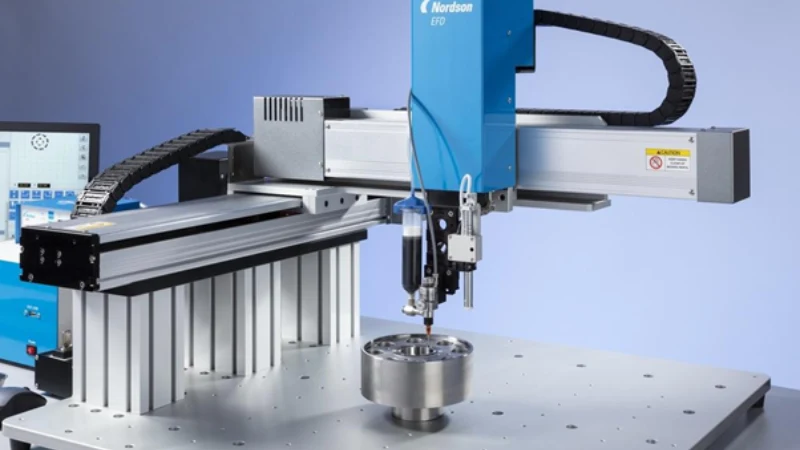

۵. تزریق چسب، درزگیری و مواد مایع (Dispensing, Gluing & Sealing)
برای اعمال دقیق چسب، رزین یا مواد درزگیر روی بدنه‌های صنعتی یا قطعات الکترونیکی، نیاز به حرکت یکنواخت است. ربات‌های دکارتی با کنترل دقیق دوز مواد، از هدررفت جلوگیری می‌کنند.
۶. جوشکاری دقیق نقطه‌ای و اتصالات (Welding)
در برخی کاربردهای جوشکاری که مسیر حرکت خطی و قابل‌پیش‌بینی است، ربات کارتزین می‌تواند با هدایت دقیق ابزار جوش، به ایجاد اتصالات یکنواخت کمک کند. انتخاب این سیستم به نوع جوش، هندسه قطعه و الزامات فرآیند بستگی دارد.
۷. بازرسی تصویری، تست و مانیتورینگ کیفیت (Inspection & Testing)
جابجایی دوربین‌های بازرسی و پروب‌های تست بر روی سطح قطعات تولیدی، امکان شناسایی دقیق‌تر عیوب و کاهش خطای بازرسی را فراهم می‌کند.
کاربرد ربات کارتزین در چه صنایعی بیشتر است؟
صنایع مختلفی از این فناوری بهره می‌برند که مهم‌ترین کاربردهای ربات کارتزین مربوط به حوزه‌های زیر است:
- صنعت الکترونیک و تولید بردهای PCB برای مونتاژ قطعات ریز
- صنعت خودروسازی و قطعه‌سازی جهت مونتاژ و جوشکاری
- صنایع داروسازی و تجهیزات پزشکی برای جابه‌جایی و بسته‌بندی کنترل‌شده
- صنایع غذایی و بسته‌بندی برای چیدمان محصولات
- تغذیه ماشین‌آلات تزریق پلاستیک و دستگاه‌های CNC
مزایا و محدودیت‌های اصلی ربات کارتزین در کاربردهای صنعتی
بررسی مزایا و محدودیت‌های ربات خطی به انتخاب مناسب این تجهیزات کمک می‌کند. از مزایای ربات کارتزین می‌توان به دقت بالا، برنامه‌نویسی نسبتا ساده، قابلیت افزایش طول کورس حرکتی و دسترسی مستقیم به نقاط فضای کاری مستطیلی اشاره کرد. در مقابل، محدودیت‌هایی مانند نیاز به محور کمکی برای چرخش‌های پیچیده و اشغال فضای زیاد در برخی طراحی‌ها وجود دارد.
مقایسه ربات کارتزین با سایر ربات‌های صنعتی (SCARA، دلتا و ۶ محوره)
برای انتخاب بهتر، جدول زیر مقایسه‌ای جامع میان ربات کارتزین و سایر مدل‌های رباتیک ارائه می‌دهد:
| فاکتور مقایسه | ربات کارتزین | ربات ۶ محوره / مفصلی | ربات اسکارا | ربات دلتا |
| نوع حرکت | خطی در ۳ محور عمود | ۶ درجه آزادی با محورهای مفصلی | ترکیبی دورانی و خطی | حرکت موازی با چند بازوی متصل به سکوی متحرک |
| فضای کاری | مستطیلی یا مکعبی | وابسته به هندسه بازو و محدوده حرکتی مفاصل | استوانه‌ای | گنبدی یا دایره‌ای |
| دقت و تکرارپذیری | بالا و وابسته به نوع محرک | وابسته به مدل و کاربرد | بالا در صفحه افقی | وابسته به سرعت و مدل |
| ظرفیت باربری | وابسته به طراحی سازه، نوع محرک و کورس | وابسته به ابعاد و بازو | سبک تا متوسط | معمولا مناسب بارهای سبک و عملیات پرسرعت |
| پیچیدگی برنامه‌نویسی | وابسته به کنترلر و نوع کاربرد | پیچیده | متوسط | پیچیده |
| هزینه سرمایه‌گذاری | وابسته به ابعاد، دقت و برند | وابسته به برند و مدل | متوسط | وابسته به مشخصات فنی |
راهنمای انتخاب ربات کارتزین؛ فاکتورهای کلیدی قبل از خرید
برای انتخاب تجهیزات مناسب، انتخاب درست ربات کارتزین باید بر اساس کاربرد ربات کارتزین در فرآیند موردنظر و محدودیت‌های فنی خط تولید انجام شود و بررسی فاکتورهای زیر ضروری است:
- ظرفیت باربری شامل وزن قطعه و ابزار انتهایی
- طول کورس حرکت مورد نیاز در محورهای X، Y و Z
- میزان دقت و تکرارپذیری مورد نیاز فرآیند
- سرعت و شتاب لازم برای کاهش زمان سیکل تولید
- انتخاب مکانیزم محرک مناسب نظیر تسمه تایم، بال‌اسکرو یا موتور خطی
- بررسی محدودیت‌های فضای نصب در کارخانه
- بودجه و هزینه‌های عملیاتی و نگهداری
جمع‌بندی
ربات کارتزین به عنوان یکی از کارآمدترین و اقتصادی‌ترین تجهیزات در حوزه اتوماسیون شناخته می‌شود که با ارائه ساختار ساده و قابلیت سفارشی‌سازی، پاسخگوی نیازهای متنوع خطوط تولید است. شناخت دقیق کاربردهای ربات کارتزین، کاربرد ربات خطی و کاربرد ربات دکارتی، مزایا و تفاوت آن با سایر سیستم‌ها به صنعتگران کمک می‌کند تا سرمایه‌گذاری بهینه‌تری داشته باشند.
برای بررسی تخصصی‌تر تجهیزات اتوماسیون، مقایسه مدل‌های مختلف و انتخاب تجهیزات متناسب با نیاز خط تولید خود، می‌توانید جهت دریافت مشاوره، با کارشناسان ما در تیم تی اس گروپ در تماس باشید.
