تصور کنید قصد دارید موقعیت یک بازوی رباتیک را کنترل کرده یا سرعت موتور را بسنجید؛ بدون ابزار بازخورد، سیستم کاملاً نابینا خواهد بود. اینجاست که انکودر صنعتی (Encoder) به عنوان حسگر زاویهای، دقت حرکتی را تضمین میکند. از آنجا که انتخاب صحیح قطعات کنترل موقعیت بر طول عمر تجهیزات و کاهش هزینهها اثر مستقیم دارد، در ادامه این مقاله از بلاگ تیاسگروپ همراه ما باشید تا با بررسی مکانیزمهای پایه، مناسبترین گزینه را برای پروژه خود انتخاب کنید.
تفاوتهای بنیادی میان انکودرهای افزایشی و مطلق

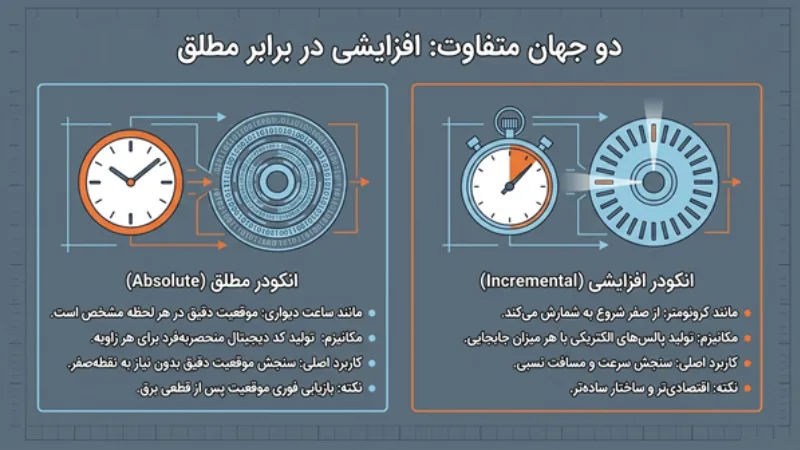

درک تفاوت این دو تجهیز شباهت زیادی به تفاوت کارکرد کرونومتر با ساعت دیواری دارد:
- انکودر افزایشی (Incremental): مانند کرونومتر از صفر شروع به شمارش میکند. این مدل با تولید پالسهای الکتریکی به ازای هر میزان جابهجایی، برای سنجش سرعت و مسافت نسبی استفاده میشود. ساختار سادهتر و قیمت اقتصادیتری دارد اما با قطعی برق، موقعیت را فراموش کرده و نیازمند بازگشت به نقطه صفر است.
- انکودر مطلق (Absolute): مانند ساعت دیواری موقعیت دقیق را در هر لحظه نشان میدهد. این قطعه با تولید کد دیجیتال منحصربهفرد برای هر زاویه، امکان بازیابی فوری موقعیت پس از قطعی برق (بدون نیاز به چرخش یا بازگشت به مرجع) را فراهم میکند و بهترین گزینه برای سیستمهای حساس است.
بررسی مفاهیم رزولوشن و نحوه سنجش دقت
رزولوشن نشاندهنده کوچکترین جابهجایی قابلتشخیص توسط حسگر است که مستقیم به تعداد شیارهای دیسک بستگی دارد. در مدلهای افزایشی، این پارامتر با واحد «تعداد پالس در یک دور» مشخص میشود؛ البته با پردازش سیگنال و خواندن لبههای صعودی و نزولی، میتوان دقت اندازهگیری را تا ۴ برابر افزایش داد تا نیازی به ساخت دیسکهای شکننده نباشد.
در سوی دیگر، دقت انکودرهای مطلق با واحد «بیت» سنجیده میشود. برای مثال، تجهیز ۱۰ بیتی یک چرخش کامل را به ۱۰۲۴ قسمت مساوی تقسیم میکند که با افزایش این مقدار به ۱۲ یا ۱۶ بیت، تفکیکپذیری موقعیت جهش چشمگیری مییابد.
مقایسه تکنولوژیهای ساخت، نوری و مغناطیسی
طراحی داخلی تجهیزات سنجش موقعیت بر اساس فناوریهای متفاوتی صورت میگیرد که هر کدام نقاط قوت و ضعف خاص خود را دارند. بررسی دقیق این مباحث در این راهنمای جامع انکودرها به شما کمک میکند تا بر اساس شرایط واقعی محیط کاری، بهترین تصمیم را بگیرید و از خرابیهای زودهنگام جلوگیری کنید.
ویژگیها و محدودیتهای مدلهای نوری

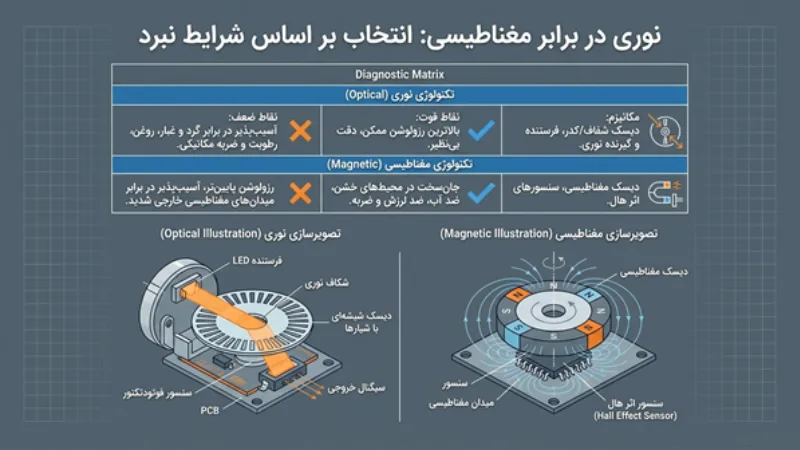

مدلهای نوری معیار اصلی دقت و رزولوشن بالا در صنعت هستند. این تجهیزات از فرستنده نور، دیسک مدرج و دریافتکننده نوری تشکیل شدهاند و به دلیل توانایی در تولید رزولوشنهای بالا، در کنترلهای فوقدقیق کاربرد گستردهای دارند.
با این حال، بزرگترین نقطه ضعف مدل نوری حساسیت به آلودگی است. ورود گردوغبار، بخارات روغن یا رطوبت به محفظه، مسیر نور را مسدود کرده و باعث بروز خطا در خواندن پالسها میشود. همچنین دیسکهای داخلی آنها اغلب از جنس شیشه یا پلاستیک فشرده است که در برابر شوک و ضربه مکانیکی آسیبپذیر هستند.
مزایای مدلهای مغناطیسی در شرایط سخت
مدلهای مغناطیسی از سنسورهای اثر هال و یک دیسک مغناطیسی شده برای تشخیص تغییرات موقعیت استفاده میکنند. به دلیل نبود قطعات شیشهای یا عناصر حساس به نور، این تجهیزات مقاومت بسیار بالایی در برابر لرزشهای شدید و ضربه دارند.
همچنین ورود گردوغبار، روغن یا آب تأثیری بر عملکرد میدان مغناطیسی نمیگذارد. به همین دلیل این تجهیزات در محیطهای خشن صنعتی عملکرد فوقالعادهای از خود نشان میدهند. تنها محدودیت عمده آنها، رزولوشن پایینتر نسبت به مدلهای نوری و حساسیت به میدانهای مغناطیسی قوی خارجی است.
کاربردهای انکودر در صنعت
انکودرهای صنعتی به عنوان رکن اصلی کنترل بازخورد موقعیت و سرعت، نقش حیاتی در افزایش دقت تجهیزات مختلف ایفا میکنند. شناخت این کاربردها به انتخاب بهینهتر تجهیز برای هر صنعت کمک میکند:
- سروو موتورها: انکودر وظیفه ارسال بازخورد لحظهای سرعت و زاویه شفت به درایو را بر عهده دارد تا کنترل دقیق گشتاور و موقعیت محقق شود.
- دستگاههای CNC: انکودرهای نوری با رزولوشن بالا ابزارهای برشی را در محورهای مختلف با دقت میکرونی هدایت میکنند.
- رباتهای صنعتی: انکودرهای مطلق برای تعیین موقعیت دقیق مفاصل به کار میروند تا موقعیت دقیق محورها حتی پس از قطع برق حفظ شود.
- ماشینآلات بستهبندی: برای همگامسازی دقیق فرآیندهای برش و بستهبندی بر انکودر تکیه دارند.
- نوار نقالههای هوشمند: سنجش سرعت حرکت کالا و موقعیتسنجی دقیق با انکودر انجام میشود.
- تجهیزات پزشکی: دقت بالا و ایمنی عملکرد تجهیزات جراحی و تصویربرداری را تضمین میکند.
نقش پارامترهای محیطی در انتخاب صحیح
طول عمر و پایداری عملکرد حسگر موقعیت، بستگی مستقیم به تطابق آن با شرایط محیطی دارد؛ چراکه رطوبت، دما و نویزهای الکتریکی میتوانند کارکرد دقیقترین قطعات را مختل کنند.

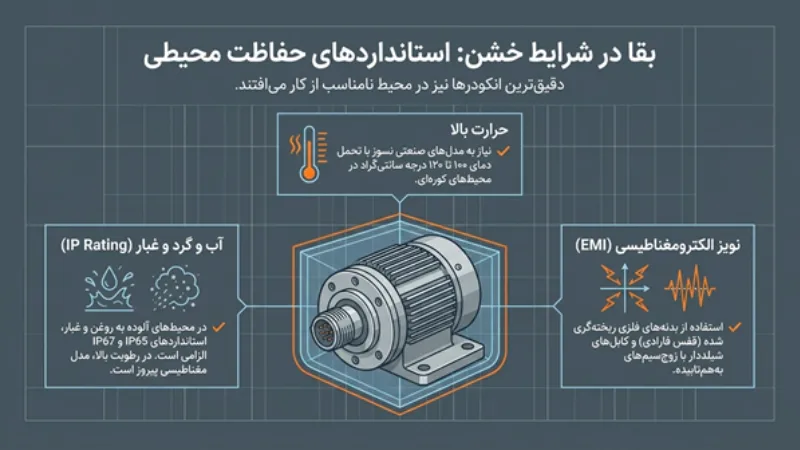

در محیطهای آلوده به روغن و غبار، استفاده از تجهیزاتی با استاندارد IP65 یا IP67 الزامیست. برای رطوبت بالا مدلهای مغناطیسی گزینههای امنتری هستند و برخی نمونههای صنعتی نیز توانایی تحمل دما تا ۱۰۰ یا ۱۲۰ درجه سانتیگراد را دارند.
همچنین تداخلات الکترومغناطیسی از عوامل اصلی ایجاد نویز در سیگنالها محسوب میشوند؛ به همین منظور برای ایمنسازی سیگنال در برابر نویزهای محیطی رعایت نکات زیر ضروری است:
- سیگنالهای دیفرانسیلی به دلیل خنثیسازی نویزهای مشترک، پایداری بسیار بیشتری نسبت به خروجیهای تکسیمه دارند.
- استفاده از کابلهای شیلددار با زوجسیمهای بههمتابیده و ظرفیت خازنی پایین، از تغییر شکل پالسهای خروجی جلوگیری میکند.
- بدنههای فلزی ریختهگری شده مانند قفس فارادی عمل کرده و از مدار داخلی در برابر میدانهای مزاحم محافظت میکنند.
الزامات مکانیکی، انواع خروجیها و کوپلینگها
انتقال درست حرکت چرخشی از موتور به انکودر، سلامت یاتاقانها را تضمین میکند. ناترازیهای شعاعی، زاویهای یا محوری میان شفتها فشار مضاعفی ایجاد میکند. کوپلینگهای انعطافپذیر این ناترازی را جذب و از شوک جلوگیری میکنند. همچنین انکودرهای هالو شفت، نیاز به کوپلینگ را حذف کرده و لرزشها را کاهش میدهند. هرگز از کوپلینگهای صلب استفاده نکنید، زیرا به یاتاقانها آسیب میزنند.
علاوه بر الزامات مکانیکی، انتخاب خروجی الکتریکی مناسب با کارت ورودی کنترلر ضروریست:
- خروجی NPN (کلکتور باز منفی): سیگنال خروجی را به زمین وصل میکند و برای کنترلرهای جاذب جریان (Sinking) مناسب است.
- خروجی PNP (کلکتور باز مثبت): ولتاژ تغذیه را به خروجی متصل کرده و برای سیستمهای منبع جریان (Sourcing) استفاده میشود.
- خروجی( Push-Pull HTL): ترکیبی از ترانزیستورهای NPN و PNP است که امکان استفاده در مسافتهای طولانیتر با مقاومت بهتر در برابر نویز را فراهم میکند.
- خروجی( Line Driver RS-422): از سیگنالهای دیفرانسیلی مکمل برای انتقال دقیق دادهها در فواصل طولانی و محیطهای دارای نویز الکترومغناطیسی استفاده میکند و یکی از مطمئنترین گزینهها برای کاربردهای صنعتی حساس محسوب میشود.
پروتکلها و رابطهای ارتباطی انکودرهای صنعتی

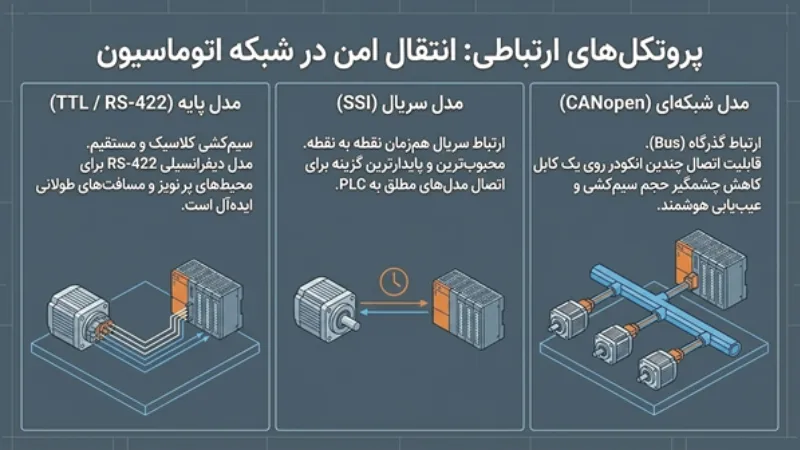

انتقال ایمن و دقیق دادههای موقعیت به سیستمهای کنترل اصلی، مستلزم بهرهگیری از پروتکلهای ارتباطی استاندارد است. برای مرور جامعتر این الزامات میتوانید به بخشهای قبلی راهنمای جامع انکودرها رجوع کنید، اما به طور کلی انتخاب درست این پروتکلها در پایداری شبکه اتوماسیون، کاهش تداخلات الکترومغناطیسی و تضمین سرعت انتقال داده نقش کلیدی دارد:
- رابط TTL: این استاندارد برای انتقال سیگنال در فواصل کوتاه و کاربردهای صنعتی با سیمکشی ساده مورد استفاده قرار میگیرد و نسبت به استانداردهای دیفرانسیلی مقاومت کمتری در برابر نویزهای الکترومغناطیسی دارد.
- استاندارد RS-422: بر خلاف مدلهای تکسیمه، این استاندارد از ارسال سیگنال دیفرانسیلی استفاده میکند و با خنثیکردن نویزهای الکترومغناطیسی، امکان انتقال داده با سرعت بالا و تا فواصل طولانی را مهیا میسازد.
- رابط (SSI Synchronous Serial Interface): یک پروتکل سریال همزمان، نقطهبهنقطه و با نرخ انتقال بالا برای انکودرهای مطلق است. SSI به دلیل سیمکشی ساده و پایداری بالا، از محبوبترین گزینهها برای ارتباط مستقیم با PLCها محسوب میشود.
- پروتکل CANopen: یک پروتکل شبکه مبتنی بر شبکه CAN است که امکان اتصال چندین انکودر و تجهیز مختلف را روی یک مسیر گذرگاه مشترک فراهم میسازد. CANopen قابلیتهای تشخیصی پیشرفته، تنظیم نرمافزاری پارامترها و کاهش چشمگیر حجم سیمکشی را در سیستمهای اتوماسیون پیچیده ارائه میدهد.
تطابق صحیح پروتکل ارتباطی با ساختار کنترلر، نرخ نمونهبرداری دادهها را ارتقا داده و خطا در خواندن موقعیت را در کل زنجیره اتوماسیون خنثی میکند.
جمعبندی
انتخاب انکودر صنعتی مناسب مستلزم بررسی پارامترهایی از جمله نوع عملکرد (مطلق یا افزایشی)، تکنولوژی ساخت، رزولوشن، شرایط محیطی، خروجی الکتریکی و نصب مکانیکی است. همانطور که در مطالعه این راهنمای جامع انکودرها مشاهده کردید، عدم توجه به این فاکتورها میتواند منجر به کاهش دقت، ایجاد نویز و خرابی زودهنگام تجهیزات اتوماسیون شود.
با توجه به تنوع انکودرها و پیچیدگیهای فنی، انتخاب گزینه بهینه نیازمند ارزیابی کارشناسی است. ما در تیاسگروپ آماده ارائه مشاوره تخصصی برای بررسی نیازهای شما و معرفی بهترین راهکارهای سنجش موقعیت هستیم. برای دریافت مشاوره و انتخاب تجهیز مناسب پروژه خود با ما در تماس باشید.
